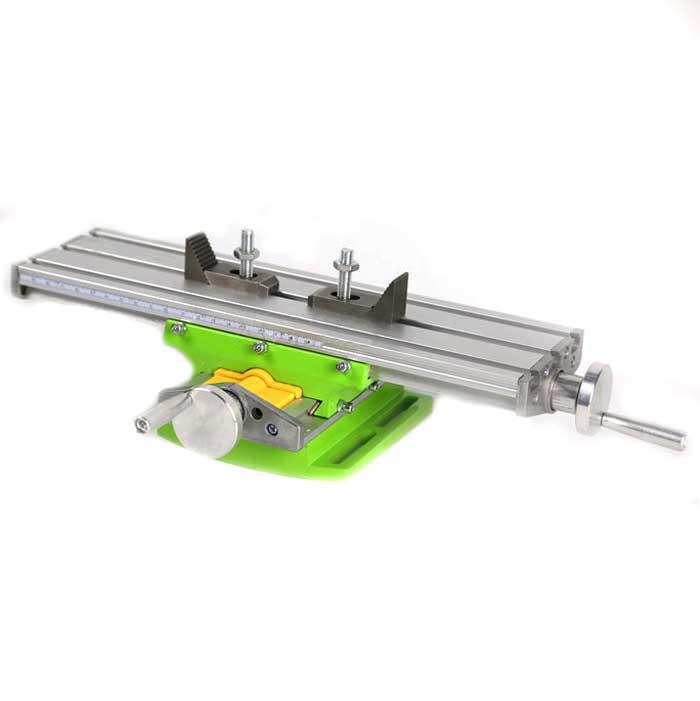

Координатний стіл 330 x 95 мм Beking BG-6330

Координатний стіл (хрестовинний стіл) – це пристосування для точного позиціонування виробів під час обробки на верстатах. Основні характеристики та можливості:

Призначення

• Призначений для фіксації заготовок під час виконання фрезерних, розточувальних, свердлильних, розмічувальних та інших робіт, що потребують поздовжнього та поперечного переміщення.
• Оснащений рухомою лінійкою для полегшення позиціонування.

Конструкція та елементи

• Робоча поверхня виготовлена з алюмінієвого профілю з трьома Т-подібними пазами типу МІКРОМОТ (розмір 12x6x5 мм).
• Станина оснащена чотирма пазами для встановлення на платформу свердлильного верстата.
• У комплект входить набір кріпильних елементів для фіксації заготовок.

Механіка та керування

• Руків'я ходових гвинтів оснащені лімбами з ціною розподілу 0,05 мм (один оберт руків'я – 1,50 мм).
• Хід подачі становить 190 х 67 мм.

Характеристики

• Модель: Beking Tools BG-6330
• Розмір робочої поверхні: 330 х 95 мм
• Висота: 81 мм
• Поздовжня подача: 190 мм
• Поперечна подача: 67 мм
• Ціна розподілу лімба: 0,05 мм
• Матеріал робочої поверхні: алюміній
• Розміри Т-подібних пазів: 12 х 6 x 5 мм
• Міжосьова відстань (для кріплення на станину): 102 мм
• Додатково: збільшена висота стійки верстата залишає достатній запас для шпинделя.

Координатний стіл Beking BG-6330 забезпечує точне позиціонування та надійну фіксацію заготовок, що робить його незамінним у різноманітних операціях обробки матеріалів.
