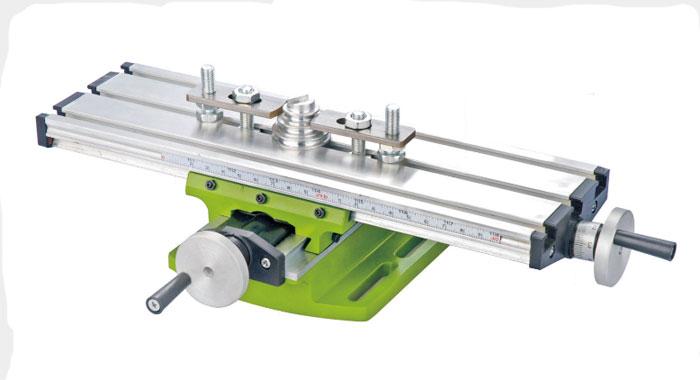

Координатний стіл Beking BG-6300

Координатний стіл, також відомий як хрестоподібний стіл, є невід'ємним пристроєм у машинобудуванні та металообробці, призначеним для точного позиціонування та фіксації заготовок на різних типах верстатів.

Координатний стіл забезпечує продольне та поперечне переміщення оброблюваних виробів, що критично важливо при виконанні фрезерних, розточувальних, свердлильних та розмічальних робіт. Основні елементи пристрою включають маховички ходових гвинтів, які оснащені лімбами з ціною поділу 0,05 мм, що дозволяє здійснювати один оберт маховичка на 1,25 мм. Робоча поверхня столу, виконана з алюмінієвого профілю, містить три Т-подібних пази типу МІКРОМОТ розмірами 12x6x5 мм, що спрощує закріплення заготовок. До комплекту поставки входить набір кріпильних елементів для установки заготовок. Додатково, станина столика забезпечена чотирма пазами для установки на платформу свердлильного верстата, забезпечуючи надійну фіксацію та стабільність під час роботи.

Технічні характеристики

• Розмір робочої поверхні: 310 х 90 мм
• Висота: 76 мм
• Продольна подача: 200 мм
• Поперечна подача: 50 мм
• Ціна поділу лімба: 0,05 мм
• Матеріал робочої поверхні: алюміній
• Розміри Т-подібних пазів: 12 х 6 x 5 мм
• Міжосева відстань для кріплення на станину: 102 мм

Координатний стіл має підвищену функціональність і пропонує високу точність у позиціонуванні, що робить його незамінним інструментом у металообробці. Підвищена висота стійки верстата дозволяє залишити достатній запас для ходу шпинделя, що розширює можливості його застосування на різних типах верстатів.
